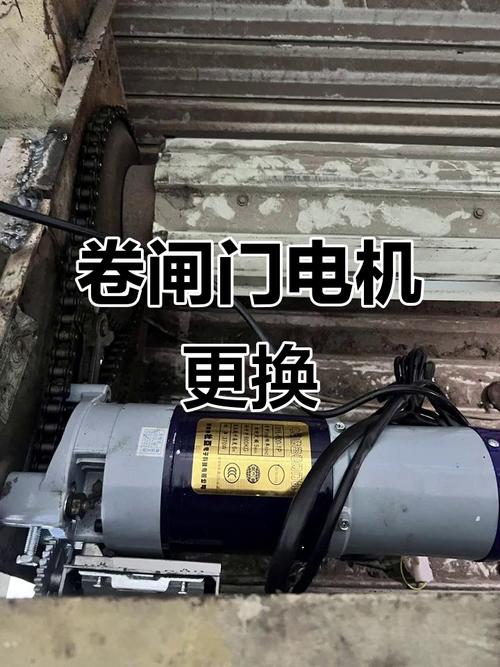

卷闸门电机更换与断链条自锁系统加装全过程 从拆卸到调试的完整指南

卷闸门作为商铺、车库和仓库的常见设施，其电机和传动系统长期高负荷运行，难免出现故障。当电机烧毁、链条断裂时，不仅影响正常使用，还可能因门体失控坠落造成安全隐患。本文将详细介绍卷闸门电机更换与断链条自锁系统加装的全过程，涵盖卷帘门电机组装的核心步骤，帮助您系统掌握这项实用技能。

一、准备工作与安全须知

在开始任何操作前，务必切断卷闸门的主电源，并悬挂“禁止合闸”警示牌。准备以下工具和材料：

• new电机（规格需与原电机匹配，通常为220V或380V，提升力与门体重量对应）
• 断链条自锁装置（也称防坠器或刹车装置）
• 链条、链轮、轴承、支架等配件
• 螺丝刀、扳手、套筒、锤子、电钻、水平尺、卷尺
• 万用表、绝缘胶带、电线接头
• 润滑脂、清洁剂

安全提示：卷闸门弹簧系统储存巨大能量，非专业人员切勿拆卸弹簧轴。若门体已卡死或弹簧断裂，应先由专业师傅释放张力。

二、拆卸旧电机与断裂链条

1. 拆除旧电机：先拆下电机外罩，记录接线方式（可用手机拍照）。断开电机电源线，拆下电机固定螺栓。通常电机通过法兰盘或支架与主轴连接，需用套筒扳手卸下联轴器螺丝。若电机较重，应两人协作或用吊带固定。

1. 取下断裂链条：链条断裂后可能卡在链轮或导轨内，需彻底清理碎屑。拆下链轮罩，用拉拔器取下旧链轮。检查链轮齿面磨损情况，若磨损严重需一并更换。

1. 检查主轴与轴承：转动主轴，感受是否有卡滞或异响。若轴承损坏，应更换同型号轴承。清洁主轴表面，涂抹润滑脂。

三、卷帘门电机组装与安装

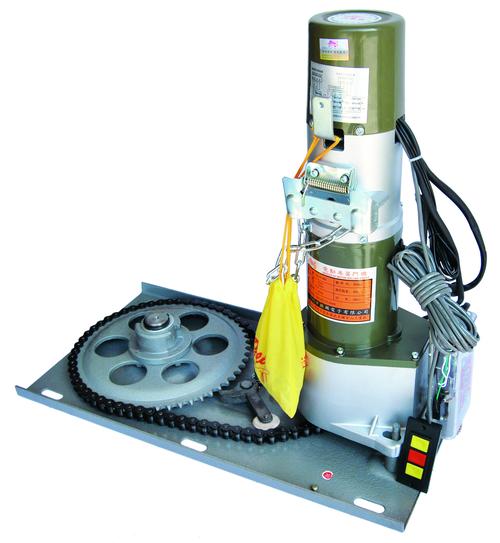

卷帘门电机组装通常包括电机本体、减速箱、限位器和手动离合装置。若购买的是分体式组件，需按以下步骤组装：

1. 安装减速箱：将电机输出轴插入减速箱输入孔，对准键槽，用螺栓紧固。注意减速箱油封方向，避免漏油。

1. 安装限位器：限位器用于控制门体上下停止位置。将限位器轴与减速箱输出轴连接，调整凸轮至初始位置。

1. 安装手动离合：将离合手柄装于电机尾部，确保拉动时可分离传动，实现手动操作。

1. 整体固定：将组装好的电机总成吊装至安装支架上，用水平尺校准，确保电机轴线与主轴平行。紧固所有螺栓，包括地脚螺栓。

1. 连接电源：按之前拍摄的接线图，将电源线、控制线接入电机接线端子。使用万用表检查绝缘电阻，确保无短路。

四、加装断链条自锁系统

断链条自锁系统是防止链条断裂后门体自由坠落的關鍵装置。常用类型有离心式防坠器和棘轮式自锁器。以棘轮式为例：

1. 确定安装位置：通常安装于主轴一侧或电机支架上，需确保自锁器链轮与主链轮同步。

1. 固定自锁器：用螺栓将自锁器底座固定在支架上，调整位置使链条刚好通过自锁器导轮。

1. 连接传动：将自锁器输入轴与主轴连接，或直接集成于主链轮。当链条断裂时，自锁器内部棘爪会立即卡入棘轮，锁死主轴。

1. 测试自锁功能：手动模拟链条断裂（短接限位或人工脱开链条一端），在门体下落时观察自锁器是否及时锁止。注意：测试时人员远离门体下方。

五、安装新链条与调试

1. 安装链条：将新链条绕于主链轮和从动链轮上，使用链条接头连接。松紧度调整：用手在链条中部按压，下垂量约为两链轮中心距的2%-3%。过紧会增加负荷，过松易脱链。

1. 调整限位：通电后，手动操作卷闸门上升和下降，当门体到达预定位置时，调整限位器凸轮使电机停止。反复测试3-5次确保限位准确。

1. 润滑与防护：在链条、链轮齿面涂抹润滑脂。安装链条罩和电机外罩，防止灰尘和雨水进入。

1. 负载测试：连续运行门体上下5次，观察电机温升、噪音和振动。用钳形表测量电流，应不超过额定值。

六、常见问题与注意事项

• 电机不启动：检查电源、限位开关是否复位、遥控器电池或控制板保险丝。
• 门体下行抖动：检查链条松紧度、导轨是否有异物、滚轮是否磨损。
• 自锁器误动作：清理棘轮机构异物，检查弹簧是否疲劳。
• 定期维护：每季度检查链条润滑、紧固螺栓、限位精度，每半年测试自锁功能。

##

卷闸门电机更换与断链条自锁系统加装是一项集机械装配、电气接线与安全调试于一体的综合工作。卷帘门电机组装的每一个环节都直接影响门体的寿命和安全性。对于不具备电工和机械经验的人员，建议聘请专业团队操作。若自行施工，请务必遵守安全规范，切忌简化步骤。一套运行平稳、带自锁保护的卷闸门，能为您省去许多后顾之忧。
